t113开发板

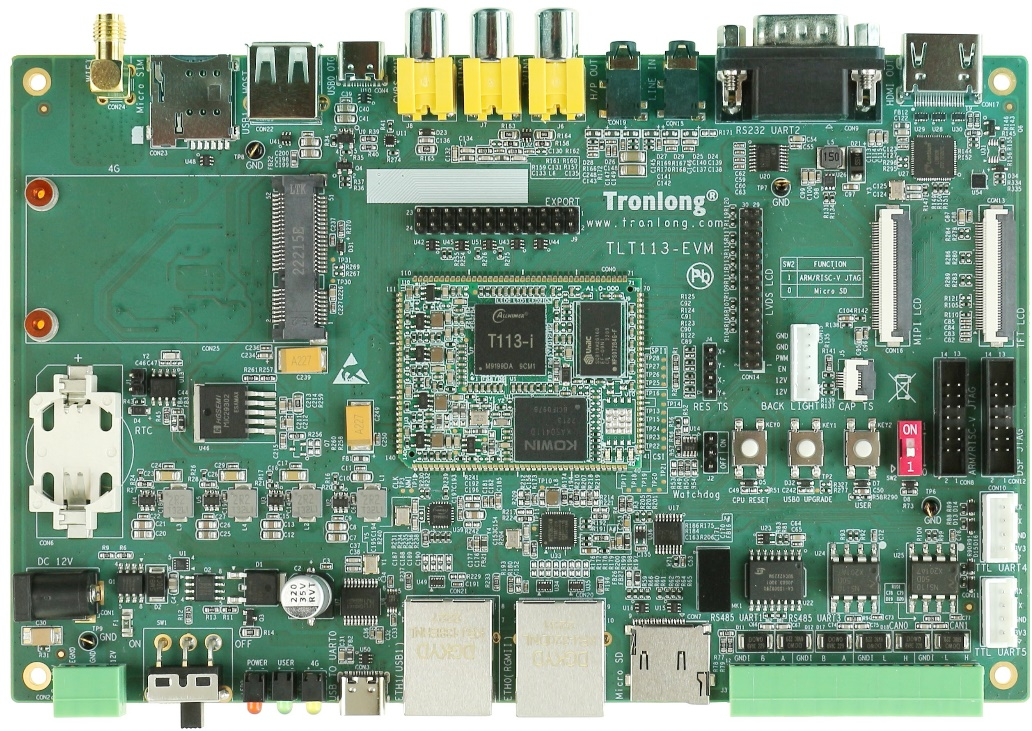

1 开发板简介
t113开发板是创龙科技旗下的一款国产工业开发板，基于全志科技t113-i双核arm cortex-a7 玄铁c906 risc-v hifi4 dsp异构多核处理器设计，arm cortex-a7处理器单元主频高达1.2ghz。t113开发板由核心板和评估底板组成，核心板cpu、rom、ram、电源、晶振等所有器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的pcb layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。
图 2 开发板斜视图

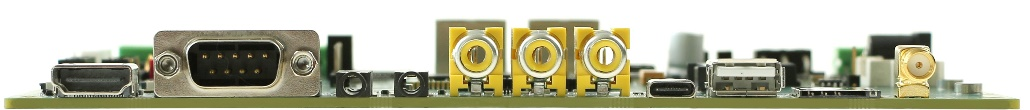

图 3 开发板侧视图1

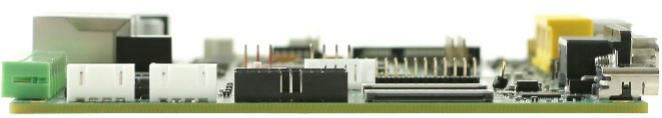

图 4 开发板侧视图2
图 5 开发板侧视图3
图 6 开发板侧视图4
2 典型应用领域
工业网关
仪器仪表
能源电力
轨道交通
3 软硬件参数

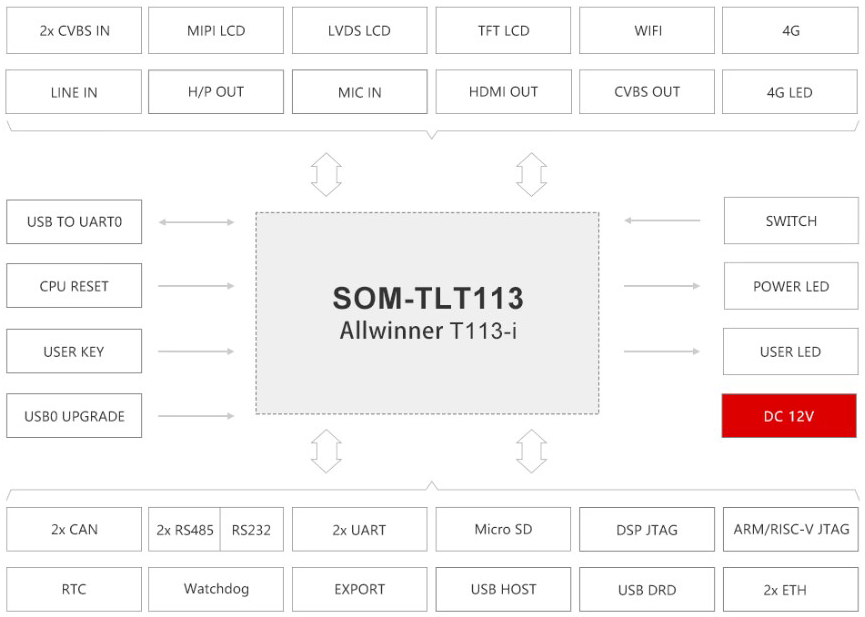

图 7 开发板硬件框图

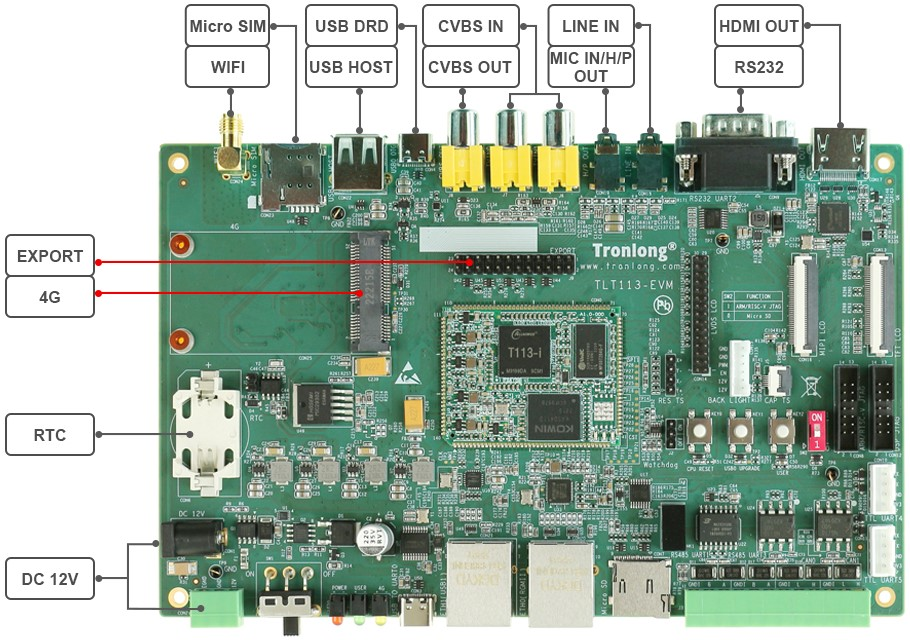

图 8 开发板硬件资源图解1

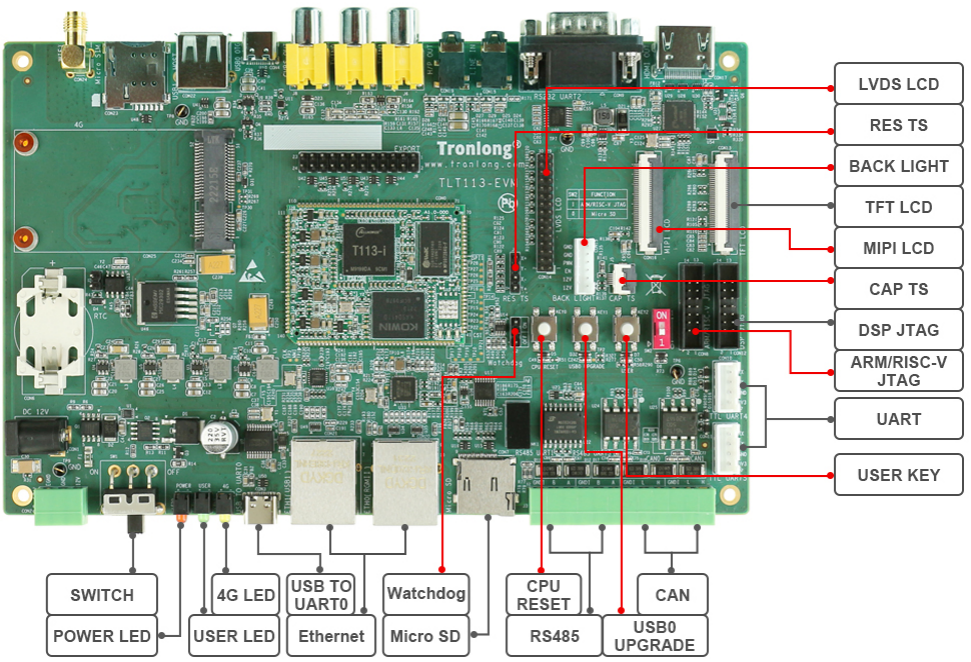

图 9 开发板硬件资源图解2
硬件参数
表 1
|
cpu |
全志科技t113-i，22nm |
|
|
2x arm cortex-a7，主频高达1.2ghz |
||
|
1x hifi4 dsp，主频高达600mhz |
||
|
1x 玄铁c906 risc-v(64bit)，主频高达1008mhz 备注：官方暂未提供risc-v sdk，具体发布时间待定 |
||
|
decoder |
h.265 mp@l5.0 up to 4k@30fps h.264 bp/mp/hp@l5.0 up to 4k@24fps mpeg-4 sp/asp l5.0 up to 1080p@60fps mpeg-2/mpeg-1 mp/hl up to 1080p@60fps jpeg/xvid/sorenson spark up to 1080p@60fps mjpeg up to 1080p@30fps |
|
|
encoder |
jpeg/mjpeg up to 1080p@60fps |
|
|
rom |
256mbyte nand flash或4gbyte emmc |
|
|
ram |
128/256/512mbyte ddr3 |
|
|
led |
2x 电源指示灯（核心板1个，评估底板1个） |
|
|
3x 用户可编程指示灯（核心板2个，评估底板1个） |
||
|
1x 4g模块指示灯（评估底板1个） |
||
|
key |
1x cpu reset按键 |
|
|
1x 用户输入按键 |
||
|
1x usb0 upgrade按键 |
||
|
rtc |
1x rtc座，适配纽扣电池ml2032（3v可充）、cr2032（3v不可充） |
|
|
ethernet |
1x eth0(rgmii)，rj45接口，10/100/1000m自适应 |
|
|
1x eth1(usb1)，rj45接口，10/100m自适应，由usb1 hub引出 |
||
|
wifi |
1x wifi模块，150mbps速率，通过usb1 hub连接 |
|
|
4g |
1x 4g模块（选配），mini pcie母座，通过usb1 hub连接 |
|
|
1x micro sim接口 |
||
|
usb |
1x usb0 drd，usb2.0，type-c接口 |
|
|
1x usb1 host，usb2.0，type-a接口，由usb1 hub引出 |
||
|
can |
2x can，3pin 3.81mm绿色端子，由can0、can1引出 |
|
|
uart |
1x debug uart，type-c接口，由uart0引出 |
|
|
2x rs485 uart，3pin 3.81mm绿色端子，由uart1、uart3引出 |
||
|
1x rs232 uart，db9接口，由uart2引出 |
||
|
2x ttl uart，4pin 2.54mm白色端子，由uart4、uart5引出 |
||
|
video in |
1x csi(cmos sensor parallel interface)，8bit并口，通过测试点引出 |
|
|
2x cvbs in，支持ntsc和pal制式，rca莲花座 |
||
|
video out |
1x lvds lcd电阻触摸屏接口，支持1080p@60fps；2x 15pin（显示） 6pin（背光）排针，间距2.0mm；4pin（触摸）排针，间距2.54mm |
|
|
1x tft lcd电阻触摸屏接口，支持1080p@60fps，40pin ffc连接器，间距0.5mm |
||
|
1x mipi lcd电容触摸屏接口，支持1920x1200@60fps，40pin（显示） 6pin（触摸）ffc连接器，间距0.5mm 备注：lvds lcd、tft lcd、mipi lcd接口引脚存在复用关系 |
||
|
1x hdmi out接口 备注：hdmi out由mipi lcd信号转换引出 |
||
|
1x cvbs out，支持ntsc和pal制式，rca莲花座 |
||
|
audio |
1x 3.5mm line in接口 |
|
|
1x 3.5mm mic in、h/p(headphone) out接口 |
||
|
watchdog |
1x 3pin排针配置接口，间距2.54mm，采用外置芯片方案 |
|
|
sd |
1x micro sd，由sdc0引出 |
|
|
export |
1x export拓展接口，2x 12pin排针，间距2.54mm |
|
|
jtag |
1x arm/risc-v jtag接口，14pin，间距2.0mm |
|
|
1x dsp jtag接口，14pin，间距2.0mm |
||
|
switch |
1x 电源拨动开关 |
|
|
power |
1x 12v直流输入dc-005电源接口，可适配外径5.5mm、内径2.1mm电源插头 1x 12v直流输入，3pin绿色端子，间距3.81mm |
|
软件参数
表 2
|
内核 |
linux-5.4.61、linux-rt-5.4.61、翼辉sylixos（国产操作系统，计划） |
|
|
文件系统 |
buildroot-201902、翼辉 tpsfs（国产操作系统，计划） |
|
|
图形界面开发工具 |
qt-5.12.5 |
|
|
软件开发套件提供 |
t113-i_v1.0(linux) |
|
|
驱动支持 |
ddr3 |
emmc |
|
uart |
nand flash |
|
|
led |
key |
|
|
sd |
can |
|
|
ethernet |
usb |
|
|
4g/wifi |
cvbs in |
|
|
rtc |
mic in/line in |
|
|
h/p out |
lvds lcd |
|
|
tft lcd |
mipi lcd/hdmi out |
|
|
cvbs out |
touch screen |
|
4 开发资料
（2）提供系统固化镜像、内核驱动源码、文件系统镜像，以及丰富的demo程序；
（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单。
开发案例主要包括：
linux、linux-rt、qt应用开发案例
hifi4 dsp开发案例
arm hifi4 dsp核间通信开发案例
igh ethercat主站、can开发案例
4g/wifi/bluetooth/nb-iot/zigbee/lora开发案例
lvds、lcd、mipi、hdmi、cvbs多媒体显示开发案例
h.264、h.265视频开发案例
docker容器技术、mqtt通信协议案例、ubuntu操作系统演示案例
翼辉sylixos国产操作系统演示案例（计划）
8/16通道国产同步ad采集开发案例（与ad7606/ad7616管脚兼容）（计划）
arm与fpga通信开发案例(spi/csi)（计划）
5 电气特性
表 3
|
环境参数 |
最小值 |
典型值 |
最大值 |
|
核心板工作温度 |
-40°c |
/ |
85°c |
|
核心板工作电压 |
/ |
5.0v |
/ |
|
开发板工作电压 |
/ |
12.0v |
/ |
功耗测试
表 4
|
类别 |
工作状态 |
电压典型值 |
电流典型值 |
功耗典型值 |
|
核心板 |
空闲状态 |
5.0v |
0.12a |
0.60w |
|
满负荷状态 |
5.0v |
0.22a |
1.10w |
|
|
开发板 |
空闲状态 |
12.0v |
0.19a |
2.28w |
|
满负荷状态 |
12.0v |
0.23a |
2.76w |
备注：测试数据与具体应用场景有关，仅供参考。
满负荷状态：系统启动，开发板不接入其他外接模块，运行ddr压力读写测试程序，2个arm cortex-a7核心的资源使用率约为100%。

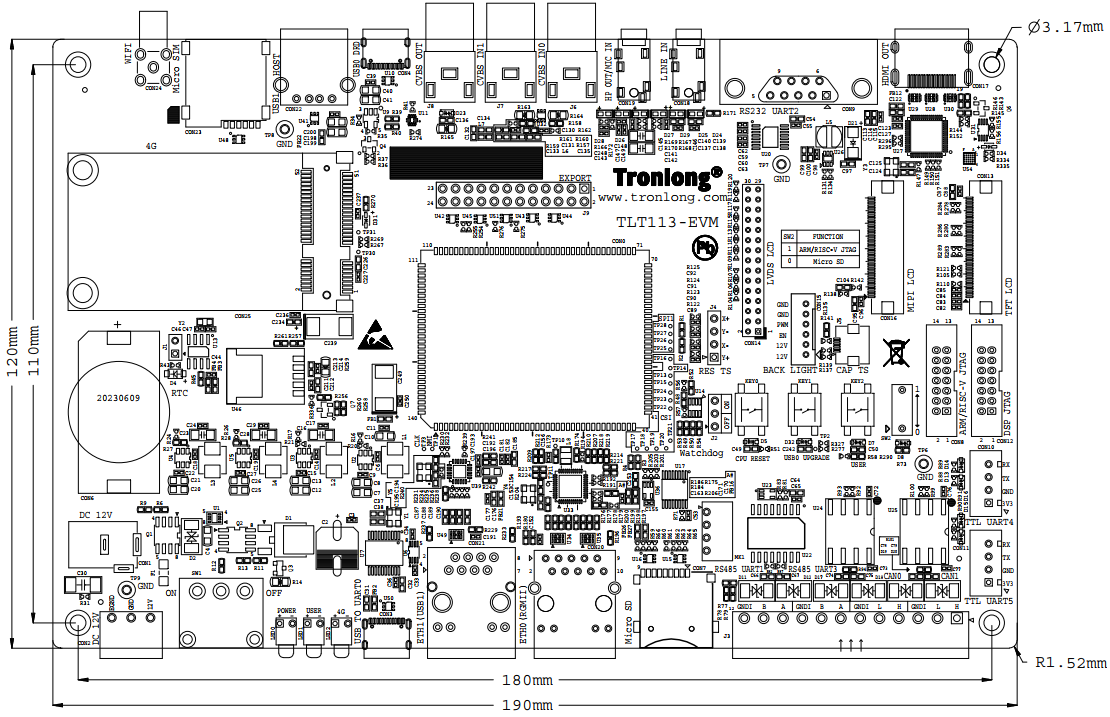

6 机械尺寸
表 5
|
|
核心板 |
评估底板 |
|
pcb尺寸 |
35mm*45mm |
120mm*190mm |
|
pcb层数 |
8层 |
4层 |
|
pcb板厚 |
1.6mm |
2.0mm |
|
安装孔数量 |
/ |
4个 |

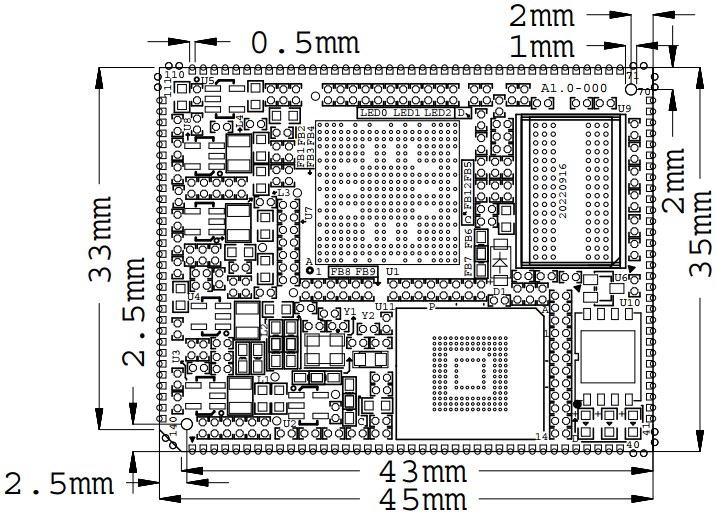

图 10 核心板机械尺寸图
7 产品订购型号
表 6
|
型号 |
cpu |
arm主频 |
nand flash |
emmc |
ddr3 |
|
tlt113-evm-a1.1-2gn1gd-i-a1.0 |
t113-i |
1.2ghz |
256mbyte |
/ |
128mbyte |
|
tlt113-evm-a1.1-2gn2gd-i-a1.0 |
t113-i |
1.2ghz |
256mbyte |
/ |
256mbyte |
|
tlt113-evm-a1.1-32ge2gd-i-a1.0 |
t113-i |
1.2ghz |
/ |
4gbyte |
256mbyte |
|
tlt113-evm-a1.1-32ge4gd-i-a1.0 |
t113-i |
1.2ghz |
/ |
4gbyte |
512mbyte |
|
tlt113-evm-a1.1-32ge2gd-w-a1.0 |
t113-i |
1.2ghz |
/ |
4gbyte |
256mbyte |
备注：
（1）标配为tlt113-evm-a1.1-2gn2gd-i-a1.0，其他型号请与相关销售人员联系。
（2）仅tlt113-evm-a1.1-32ge2gd-i-a1.0、tlt113-evm-a1.1-32ge4gd-i-a1.0型号评估板对应的核心板默认为全国产。

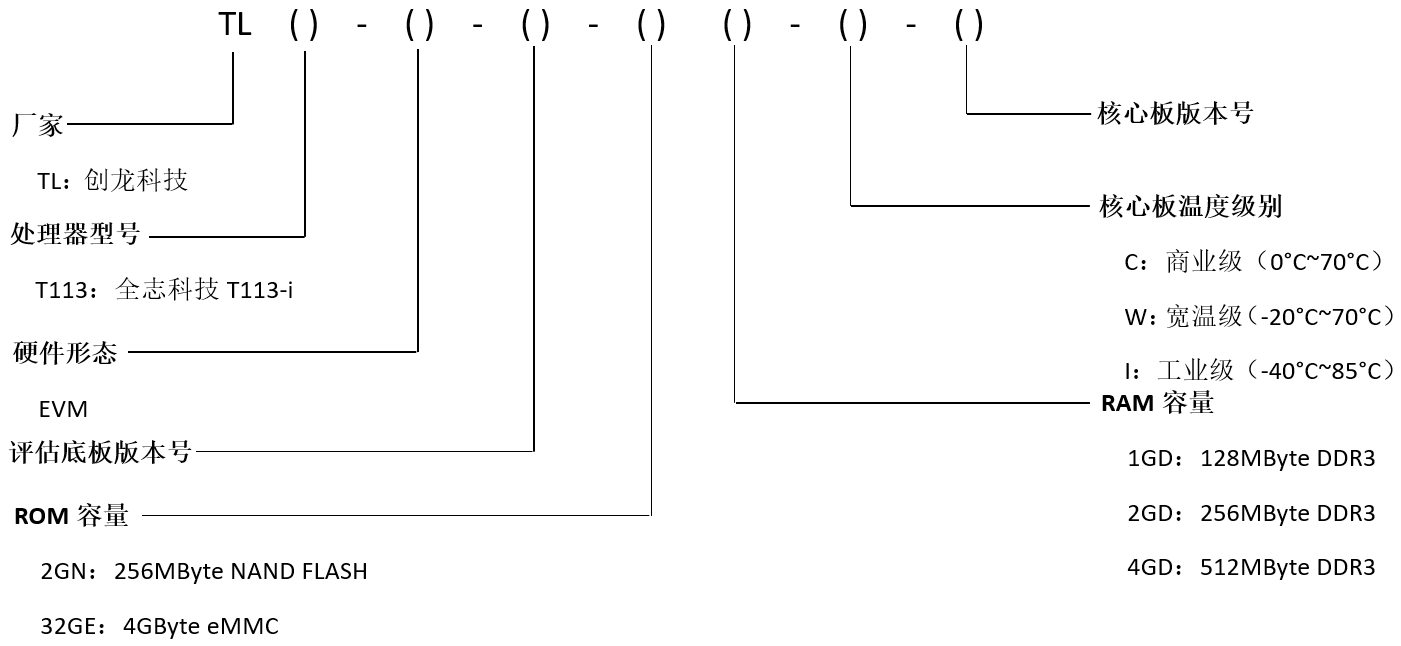

型号参数解释
图 12
8 开发板套件清单
表 7
|
名称 |
数量 |
备注 |
|
tlt113-evm开发板 |
1个 |
/ |
|
12v电源适配器 |
1个 |
赠品 |
|
资料光盘/u盘 |
1套 |
赠品 |
|
micro sd系统卡 |
1个 |
赠品 |
|
读卡器 |
1个 |
赠品 |
|
hdmi线 |
1条 |
赠品 |
|
直连网线 |
1条 |
赠品 |
|
type-c线 |
1条 |
赠品 |
|
type-c转接头 |
1个 |
赠品 |
|
rs232交叉串口母母线 |
1条 |
赠品 |
|
usb转rs232公头串口线 |
1条 |
赠品 |
|
2.4g天线 |
1条 |
赠品 |
9 技术服务
（1）协助底板设计和测试，减少硬件设计失误；
（2）协助解决按照用户手册操作出现的异常问题；
（3）协助产品故障判定；
（4）协助正确编译与运行所提供的源代码；
（5）协助进行产品二次开发；
（6）提供长期的pg直营网的售后服务。
10 增值服务
主板定制设计
核心板定制设计
嵌入式软件开发
项目合作开发
技术培训
更多帮助
销售邮箱：sales@tronlong.com
技术邮箱：support@tronlong.com
创龙总机：020-8998-6280
技术热线：020-3893-9734
创龙pg直营网官网：www.tronlong.com
技术论坛：www.51ele.net
官方商城：https://tronlong.tmall.com
t113-i交流群：535860770
全志科技pg直营网官网：www.allwinnertech.com
