isp图像处理前后图像对比

化腐朽为神奇！经过isp图像处理的图片前后对比是如此惊人！从下图中可以观察到，未经处理的原始图像偏绿且暗淡，而经isp图像处理的图像能够清晰地还原现场真实的颜色细节！

图1 原始图像显示效果

图2 经isp图像处理后显示效果

isp说明

isp简介



isp(image signal processor)，即图像信号处理，主要作用是处理前端图像传感器输出的信号，主要功能有线性纠正、噪声消除、自动白平衡、自动曝光控制等，能在不同的光学条件下很好地还原现场细节。



isp优势



由于不同传感器的差异以及拍摄环境的多样性，传感器输出的原始数据和人们预期的图像有一定差距，因此isp就起到了相当重要的作用。例如：夜间光照不足、大雾、沙尘等，均会使采集的图像造成影响，存在成像模糊、噪声污染及曝光不均等问题，而经isp图像处理的图像会有明显的优化。



rk3568j isp功能介绍

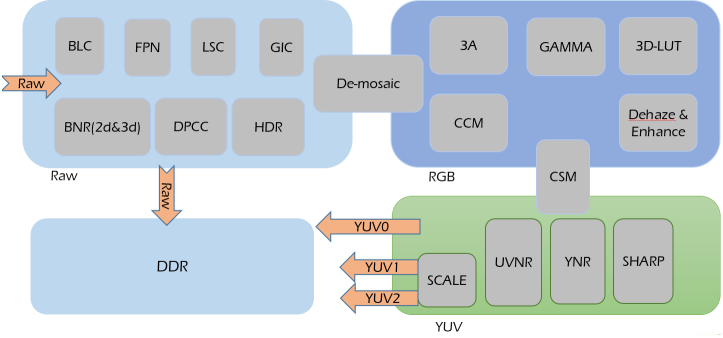

rk3568j的isp21模块支持标准的sensor图像数据处理，包括自动白平衡，自动曝光，demosaic，坏点矫正及镜头阴影矫正等基本功能，也支持hdr、去雾、降噪等高级处理功能。isp21功能框图如下图所示。

图3 isp21功能框图

rk3568j的isp图像处理基于rkisp2.x tuner工具对摄像头采集的图像进行标定得到iq参数文件，通过iq参数文件将摄像头采集的图像进行优化处理后发送至显示设备。



rkisp2.x tuner提供了一套便于用户调试isp参数的工具，用户可以在rkisp2.x tuner中对所有isp模块开展标定(calibration)、调试(tuning)等工作。

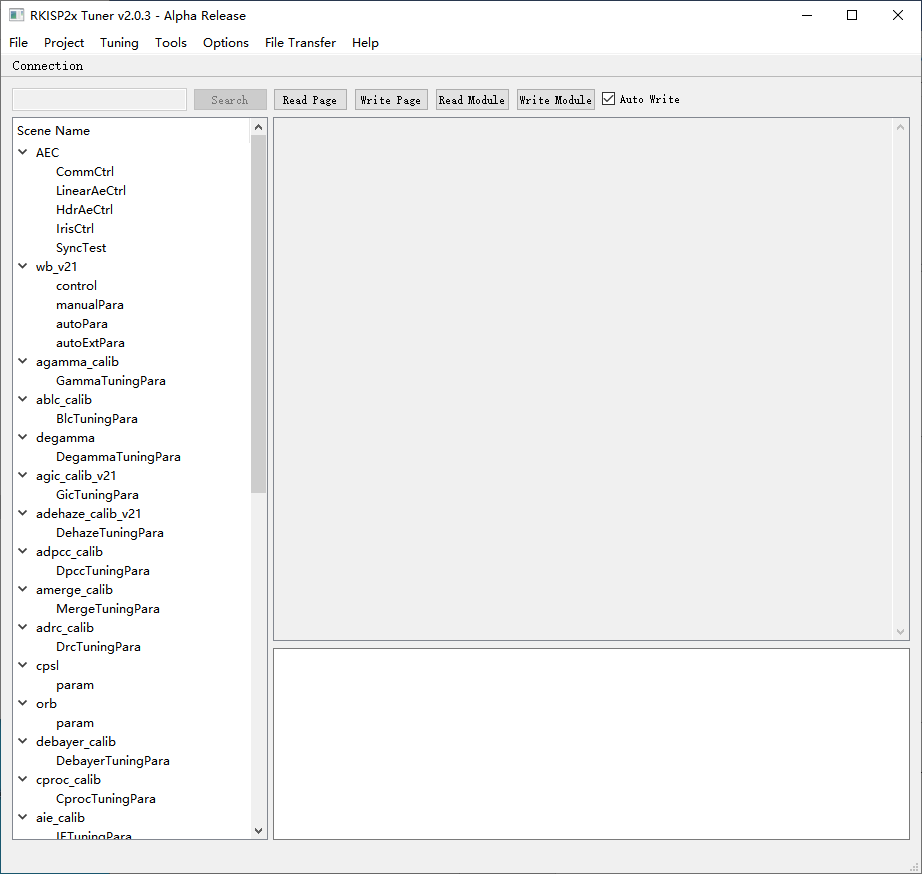

图4 rkisp2.x tuner工具界面

用户可以使用rkisp2.x tuner提供的抓图工具(capture tool)来拍摄raw图，在标定工具(calibration tool)中完成基础模块的标定工作，在rkisp2.x tuner中连接设备，在线进行isp参数调试。

图5 rkisp2.x tuner调试流程图

rk3568j工业平台典型应用领域

图6 rk3568j工业平台典型应用领域

isp图像处理开发案例

本章节主要介绍瑞芯微rk3568j的isp图像处理开发案例，使用的硬件平台为：pg直营网-pg网赌游戏tl3568-evm工业评估板。

为了简化描述，正文仅摘录方案功能描述与测试结果，详细产品资料请扫描文末二维码下载。

功能说明

本案例基于rkisp2.x tuner工具对摄像头采集的图像进行标定得到iq参数文件，通过iq参数文件将摄像头采集的图像进行优化处理后发送至显示设备

硬件连接

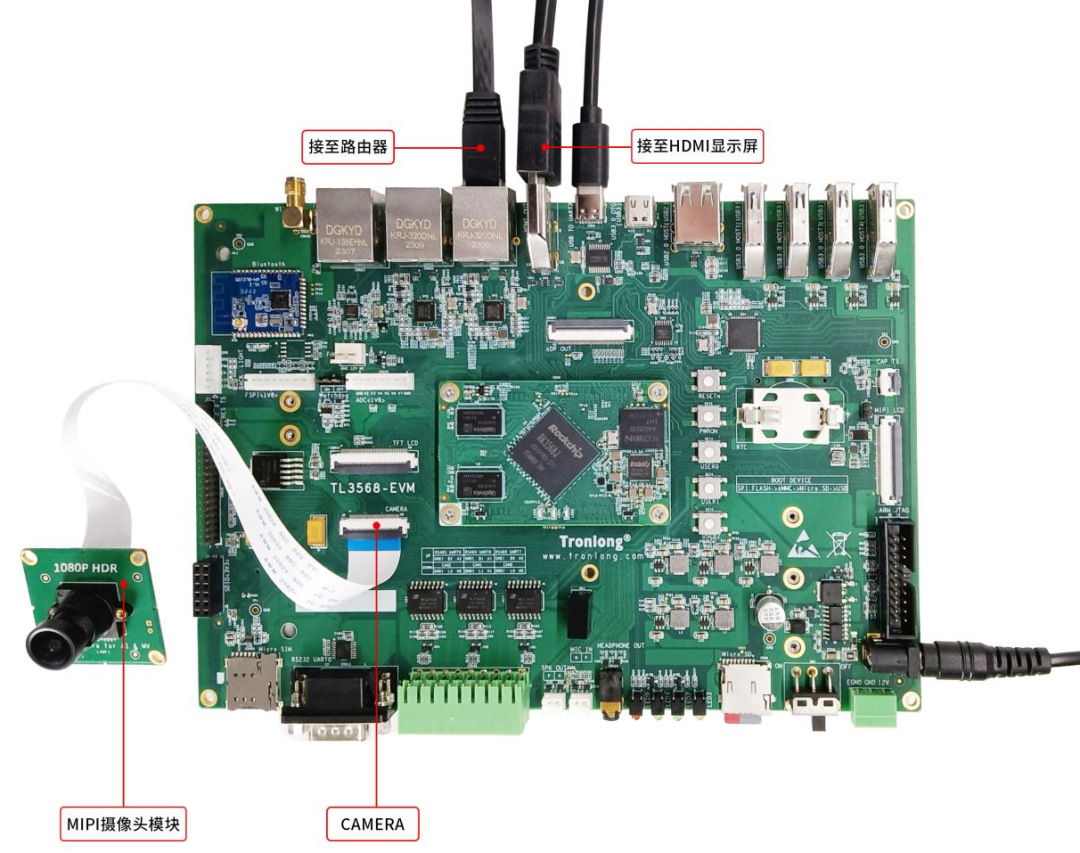

评估板默认已支持hdmi out显示，请将评估板hdmi out接口连接至hdmi显示屏，使用ffc软排线将mipi摄像头模块（型号为mcam400）连接至评估板camera接口，通过网线将评估板千兆网口eth0 rgmii连接至路由器。硬件连接如下图所示。

图7

原始图像显示演示

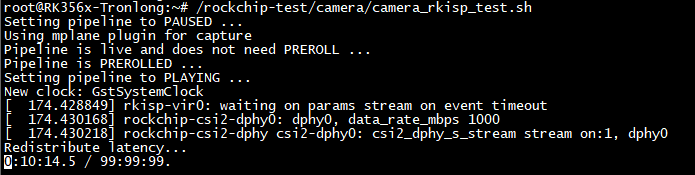

评估板上电启动，执行如下命令将摄像头采集的图像实时显示至hdmi显示屏，该画面是未经过isp图像处理的原始画面，如下图所示。按"ctrl c"可退出程序。

target#

/rockchip-test/camera/camera_rkisp_test.sh

图8

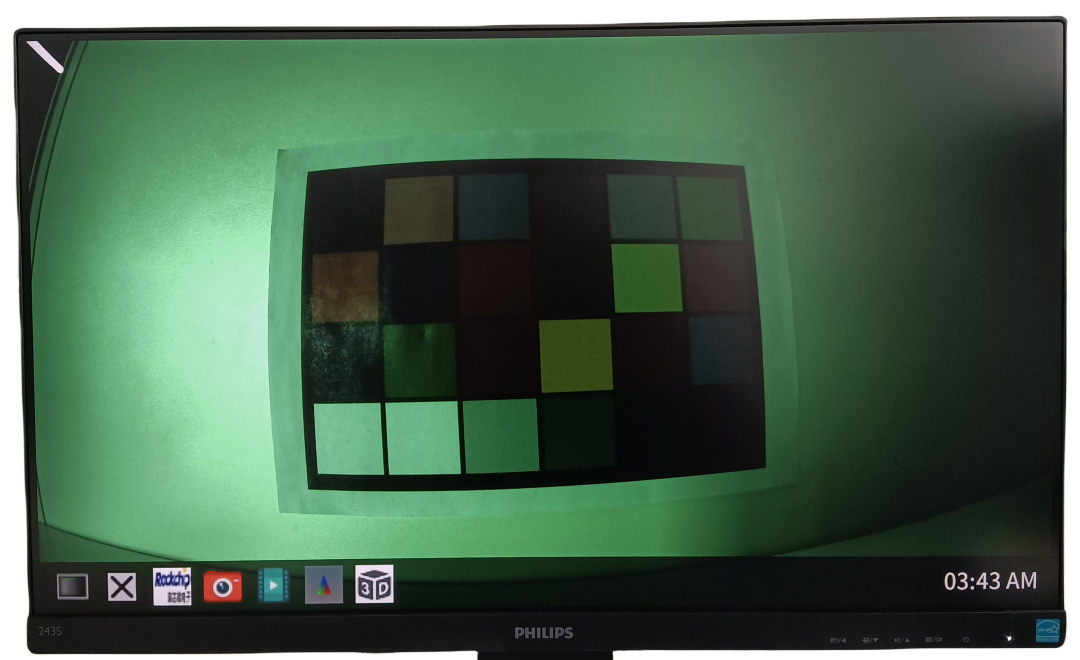

图9 原始图像显示效果

可以观察到，hdmi显示屏实时显示摄像头采集的原始图像偏绿色且暗淡。

rkisp2.x tuner工具调试演示

以下主要介绍使用rkisp2.x tuner工具进行标定处理。

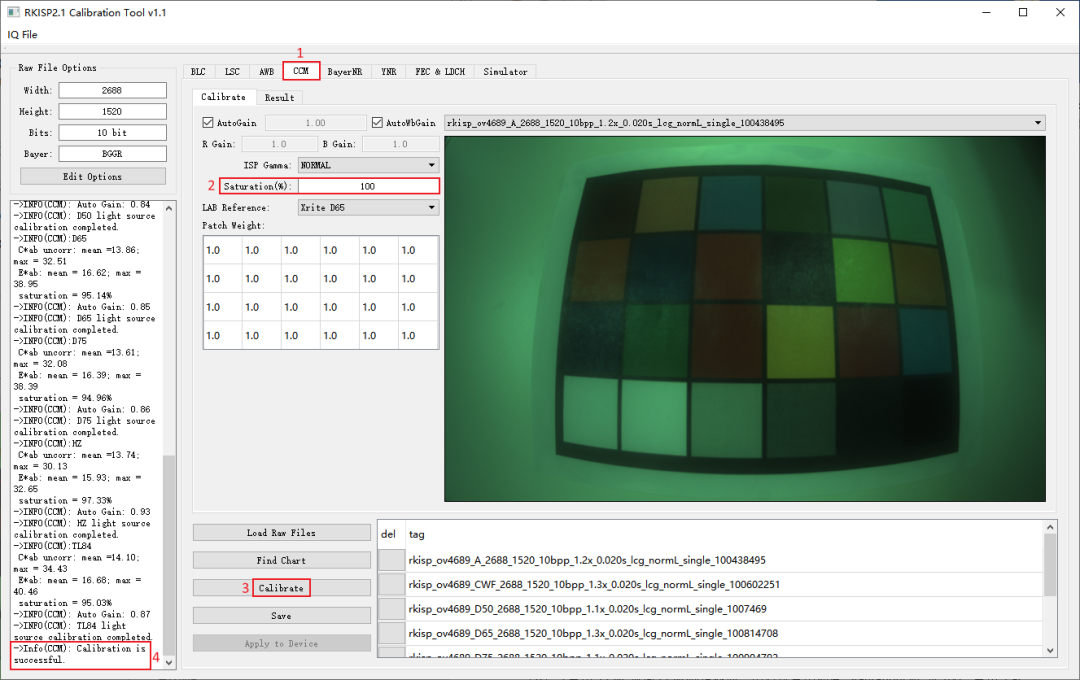

打开rkisp2.x tuner工具，导入原始图像后，进入ccm标定界面，然后设置饱和度，点击"calibrate"开始标定。

图10

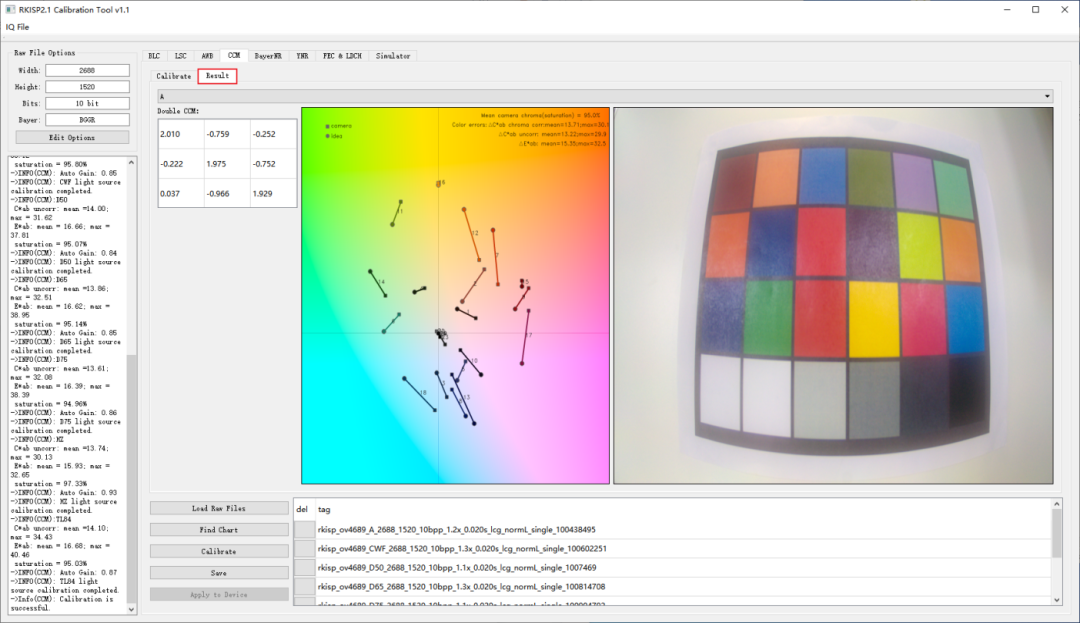

标定完成后，点击"result"页面，可查看结果。

图11

可点击"save"将新标定数据保存至iq参数文件ov4689_rk-cmk-8m-2-v1_ck8401.json中。

备注：如需了解通过rkisp2.x tuner工具创建及配置iq参数文件的详细步骤，请参考我司提供的用户手册。



isp图像处理效果演示



评估板上电启动，请将iq参数文件ov4689_rk-cmk-8m-2-v1_ck8401.json拷贝至评估板文件系统"/etc/iqfiles/"目录下，然后重新启动评估板。

图12

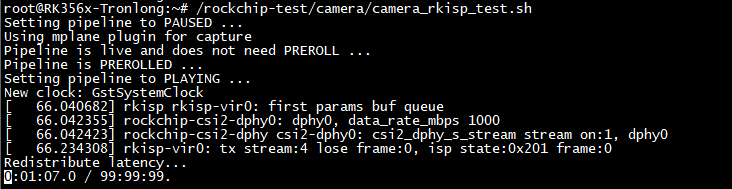

进入评估板文件系统，执行如下命令，将摄像头采集的图像实时显示至hdmi显示屏，该画面是经isp图像处理的显示效果，如下图所示。按"ctrl c"可退出程序。



target#/rockchip-test/camera/camera_rkisp_test.sh

图13

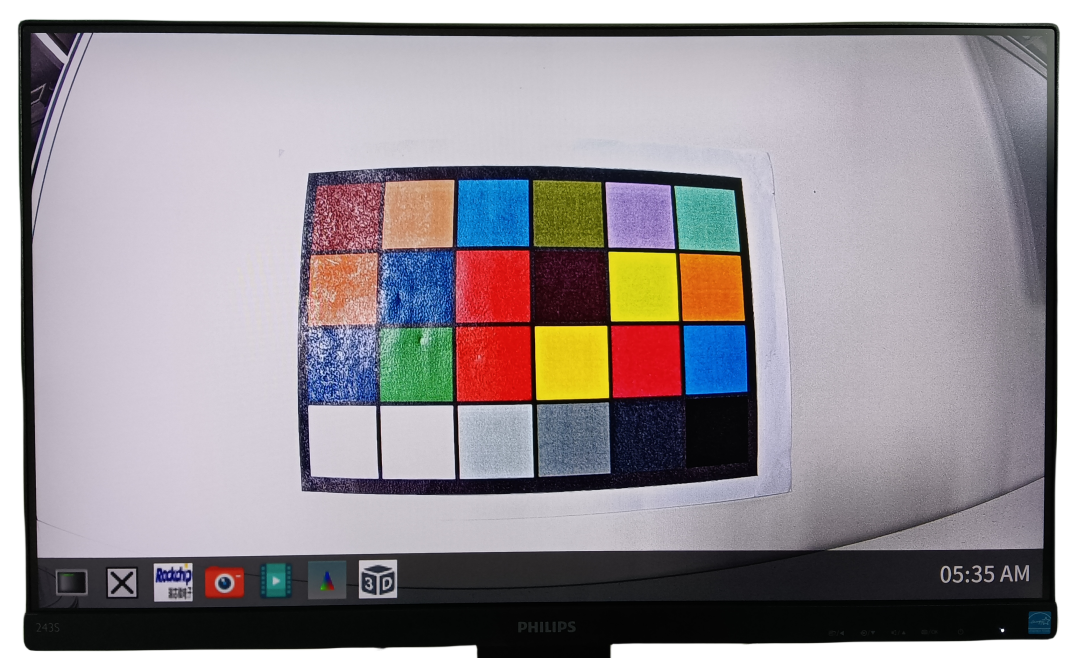

图14 经isp图像处理后显示效果

可以观察到，摄像头实时采集的图像经过isp图像处理后，显示效果相比原始图像有明显的优化。显示效果跟实际测试环境以及iq参数文件配置有关，测试结果仅供参考。
