b2b版本全国产arm工业核心板，使样机开发更方便！

2022/07/27

1、高性能国产多核arm工业核心板

创龙科技som-tlt3/a40i-b是一款基于全志科技t3/a40i处理器设计的4核arm cortex-a7国产工业核心板，支持-40℃~ 85℃环境温度。两款核心板pin to pin兼容，每核主频高达1.2ghz。

核心板采用100%国产元器件方案，并经过专业的pcb layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

用户使用核心板进行二次开发时，仅需专注上层运用，降低了开发难度和时间成本，可快速进行产品方案评估与技术预研。

2、能源电力、工业网关、工业hmi首选

核心板支持2路网口、8路串口、mipi/lvds/lcd/cvbs/vga/hdmi 等多种工业高清显示接口，并支持双屏异显、mali400 mp2 gpu、1080p@45fps h.264视频硬件编码、1080p@60fps h.264视频硬件解码，还支持翼辉国产系统、docker容器技术，已成为能源电力、工业网关、工业hmi客户的首选！

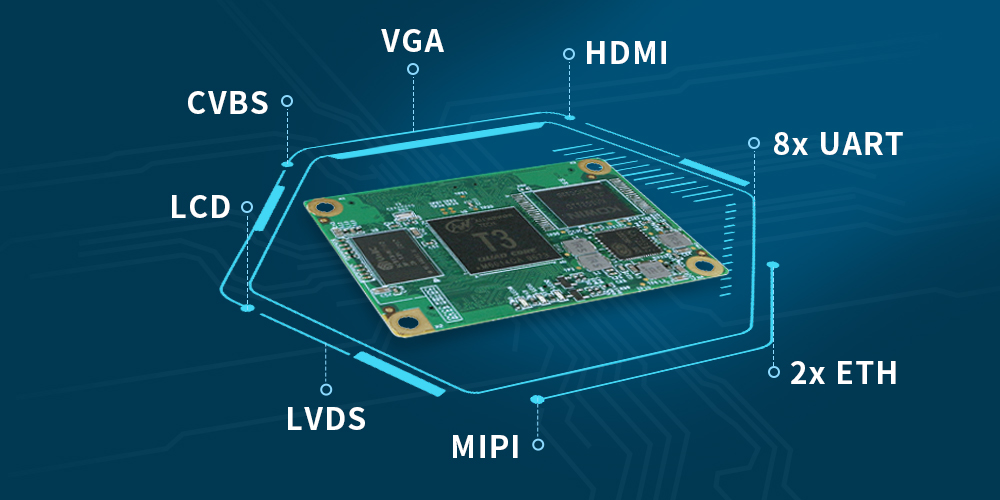

图 1 som-tlt3/a40i-b核心板资源图

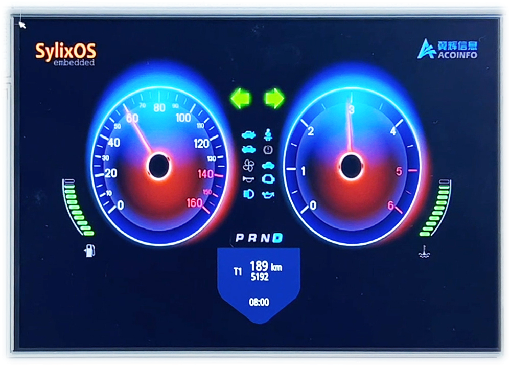

图 2 翼辉国产操作系统

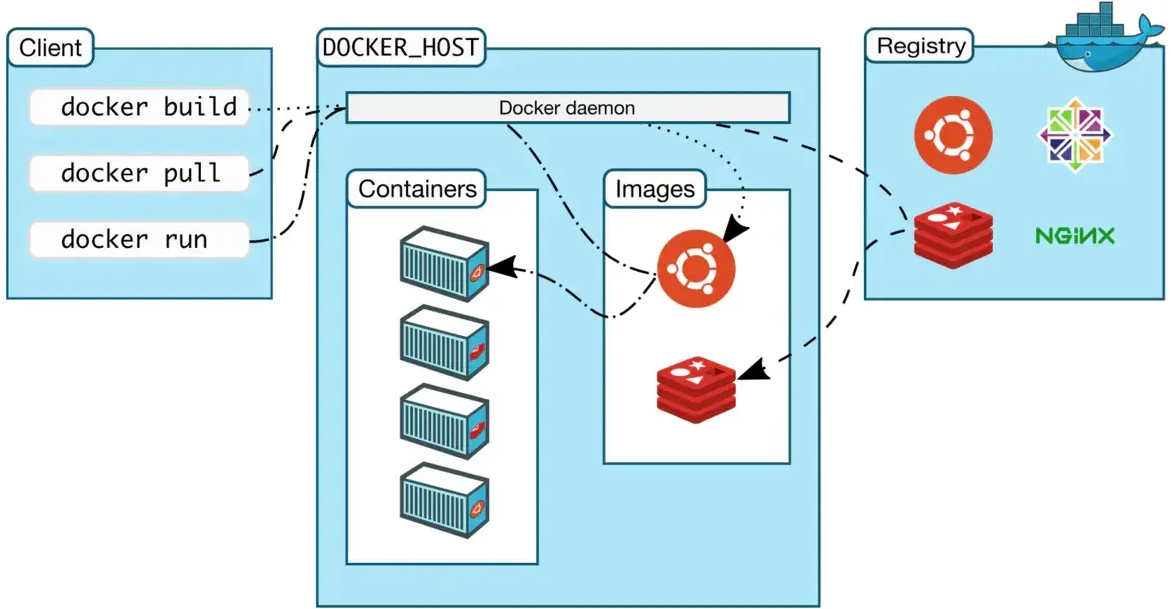

图 3 docker容器技术

图 4

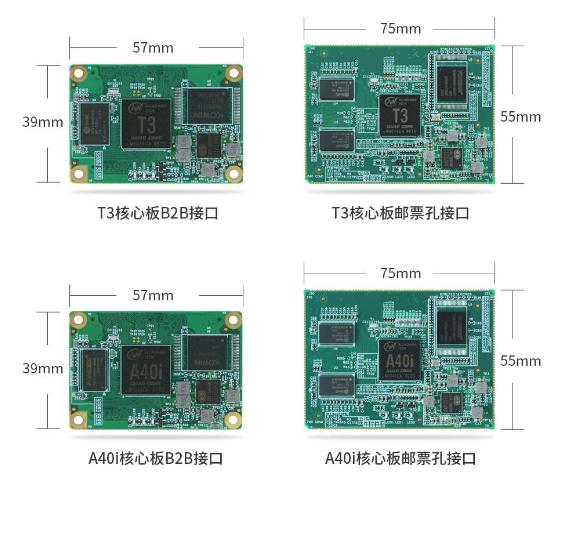

3、b2b连接器、邮票孔版本均有

为满足更多客户的选型需求，创龙科技推出的t3/a40i核心板有工业级b2b连接器和邮票孔两种版本，硬件参数如下。

表 1

接口类型	b2b连接器	邮票孔
核心板尺寸	39mm*57mm	55mm*75mm
工作温度	工业级（-40℃~ 85℃）
pcb工艺	10层，沉金工艺	8层，沉金工艺
pcb板厚	1.6mm
linux内核	linux-3.10.65， linux-rt-3.10.65，翼辉sylixos（国产操作系统）
文件系统	buildroot-201611/ubuntu16.04，翼辉sylixos（国产操作系统）
图形界面开发工具	qt-5.9.0
cpu	cpu：全志科技t3/a40i
	4x arm cortex-a7，每核主频高达1.2ghz
	gpu：mali400 mp2，支持opengl es 1.1/2.0、open vg 1.1
	encoder：支持1080p@45fps h.264视频硬件编码
	decoder：a40i：支持1080p@60fps h.264视频硬件解码t3：支持1080p@45fps h.264视频硬件解码
rom	a40i：4/8gbyte emmct3：8gbyte emmc
ram	a40i：512mbyte/1gbyte ddr3t3：1/2gbyte
video in	2x csi(cmos sensor parallel interface)，csi0支持1080p@30fps，csi1支持720p@30fps
	4-channel tvin，cvbs输入，支持ntsc和pal制式
video out	4-lanes mipi dsi，支持1080p@60fps
	1x hdmi out（a40i only），支持1080p@60fps、hdmi 1.4规范
	2x rgb dispaly，支持1080p@60fps
	2x lvds dispaly，支持1080p@60fps，备注：2路lvds display与lcd0(rgb dispaly)引脚复用
	4-lanes tvout，cvbs输出，支持ntsc和pal制式
引脚数	2x 70pin公座b2b连接器，2x 70pin母座b2b连接器，共280pin，间距0.5mm，合高4.0mm	2x 50pin 2x 70pin，共240pin，间距1.0mm
其他硬件资源	1x usb 2.0 otg
	2x usb 2.0 host
	3x smhc(sdc0/sdc1/sdc3)，支持sd3.0、sdio2.0、mmc5.0，备注：核心板板载emmc已使用sdc2
	5x twi(i2c)，支持标准模式(100kb/s)和高速模式(400kb/s)
	4x spi，每路含2个片选信号，时钟频率可高达100mhz
	2x tsc，可作为spi(synchronous parallel interface)或ssi(synchronous serial interface)接口
	8x uart
	8x pwm，支持pwm输出、输入捕获，输出频率可高达24/100mhz
	1x emac，支持mii phy接口(10/100mbps)
	1x gmac，支持mii/rmii/rgmii phy接口(10/100/1000mbps)
	1x sata，支持3.0gbps速率
	2x ps2
	2x keyadc，多按键检测接口，6-bit分辨率，输入电压范围为0~2v
	1x keypad，8 x 8键盘矩阵接口
	1x scr(smart card reader)
	1x rtp，4线触摸屏接口
	2x cir
	2x i2s/pcm，全双工，采样率8khz~192khz
	1x ac97，全双工，采样率高达48khz
	1x owa(one wire audio)，兼容s/pdif协议
	1x audio codec，包含2路单声道mic in、1路立体声line in、1路立体声fm in，包含1路差分phone out、1路立体声h/p(headphone) out
